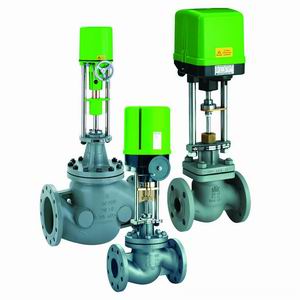

进口耐酸碱电动调节阀|进口氯气电动调节阀 美国欧可OKE阀门在全球市场质量最认可阀门品牌之一 OKE电动单座调节阀概述 美国欧可电动单座调节阀是一种压力平衡式的调节阀。接受调节仪表来的直流电流信号，改变被调介质流量，使被控工艺参数保持在给定值。广泛应用于电力、冶金、化工、石油、轻纺、制药、造纸等工业部门的生产自动化控制。进口电动单座调节阀结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广，流量特性精度高，符合IEC534标准。电动单座调节阀的泄漏量符合ANSI B16.104标准。配用PSL、OKE等电动执行机构，其结构紧凑，输出力大。执行机构可根据用户指定的品牌配置。 OKE电动单座调节阀特征 1·阀体按流体力学原理设计的等截面低流阻流道，额定流量系数增大30%。
2·可调节范围大，固有可调比为50，流量特性有直线和等百分比。
3·电动套筒调节阀阀塞设有上、下方的均压孔，不平衡力小，阀稳定性好，套筒互换性强，使用压差大。
4·调节切断型采用软密封结构阀芯，达VI级泄漏标准（零泄漏）。
5·伺服放大器采用深度动态负反馈，可提高自动调节精度。
6·电动操作器有多种形式，可适用于4~20mA.DC或0~10mA.DC。
7·电子型电动调节阀可直接由电流信号控制阀门开度，无需伺服放大器。
8·波纹管密封型调节阀对移动的阀杆形成完全的密封，堵绝流体外漏。 OKE电动单座调节阀详细参数 公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | | | | | | | 阀座直径(dn) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | | | | | | | 额定流量系数(KV) | 单座 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 | 875 | 1250 | | | | | | | | 套筒 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 360 | 570 | 850 | 1180 | | | | | | | 公称压力(MPa) | 1.6、2.5、4.0、6.4、10.0、16.0、25.0 | | 额定行程(mm) | 16 | 25 | 40 | 60 | 100 | | | | | 阀盖形式 | 标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃) | | 压盖形式 | 螺栓压紧式 | | 密封填料 | V型聚四氟乙烯填料、V型柔性石墨填料 | | 阀芯形式 | 单座式、笼式、套筒式 | | 流量特性 | 等百分比 | | 允许压差(MPa) | 单座 | 3.8 | 3.2 | 3 | 2 | 1.8 | 1.5 | 1.4 | 1 | 0,7 | 0.6 | 0.5 | 0.3 | 0.1 | | | | | | | | 套筒 | 6.4 | 6.4 | 5.2 | 5.2 | 4.6 | 4.6 | 3.7 | 3.7 | 3.5 | 3.1 | 3.1 | 2.6 | 2.2 | | | | | | | 执行器参数 | 电源电压：220V、380V、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC | | | 防护等级：相当IP65、IP67、隔爆标志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄 | | | 环境温度：-25～+70℃、环境湿度：≤95% | |
零件材料 1 | 阀体 | WCB | 304 | 316 | 316L | 2 | 垫片 | PTFE\石墨垫片 | PTFE\石墨垫片 | PTFE\石墨垫片 | PTFE\石墨垫片 | 3 | 阀座/套筒 | 304 | 304 | 316 | 316L | 4 | 阀芯 | 304 | 304 | 316 | 316L | 5 | 导向套/并帽 | 304 | 304 | 316 | 316L | 6 | 中垫 | PTFE\石墨垫片 | PTFE\石墨垫片 | PTFE\石墨垫片 | PTFE\石墨垫片 | 7 | 阀盖 | WCB | 304 | 316 | 316L | 8 | 阀杆 | 304 | 304 | 316 | 316L | 9 | 金属垫 | 304 | 304 | 316 | 316L | 10 | 填料 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 | 11 | 螺栓 | 25 | 不锈钢 | 不锈钢 | 不锈钢 | 12 | 填料压盖 | WCB | 304 | 316 | 316L |
产品品牌：美国欧可（OKE）
|
